Informations générales Images Stéréo

 Les photos de cet album nécessitent d'être visualisées sur écran large.
   Elles ne présentent aucun intérêt particulier sur tablette ou mobile.

Paysages ou monuments prennent du volume,
de nouveaux détails surgissent et remplissent vos yeux.
 Plus particulièrement, vos photos de naturisme s'embellirons.

Je parle ici de la restitution du relief à partir de 2 images cote à cote, sur écran ou papier.
Deux techniques principales utilisées ici diffèrent, mais l'effet vous enchantera certainement.
Visualisation directe de 2 images juxtaposés, cliché gauche à gauche, cliché droite à droite.

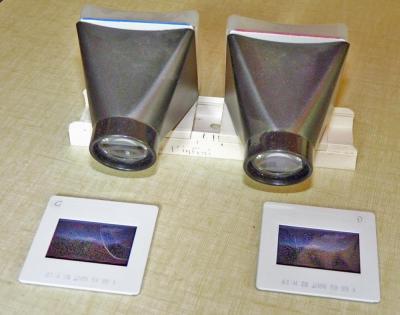

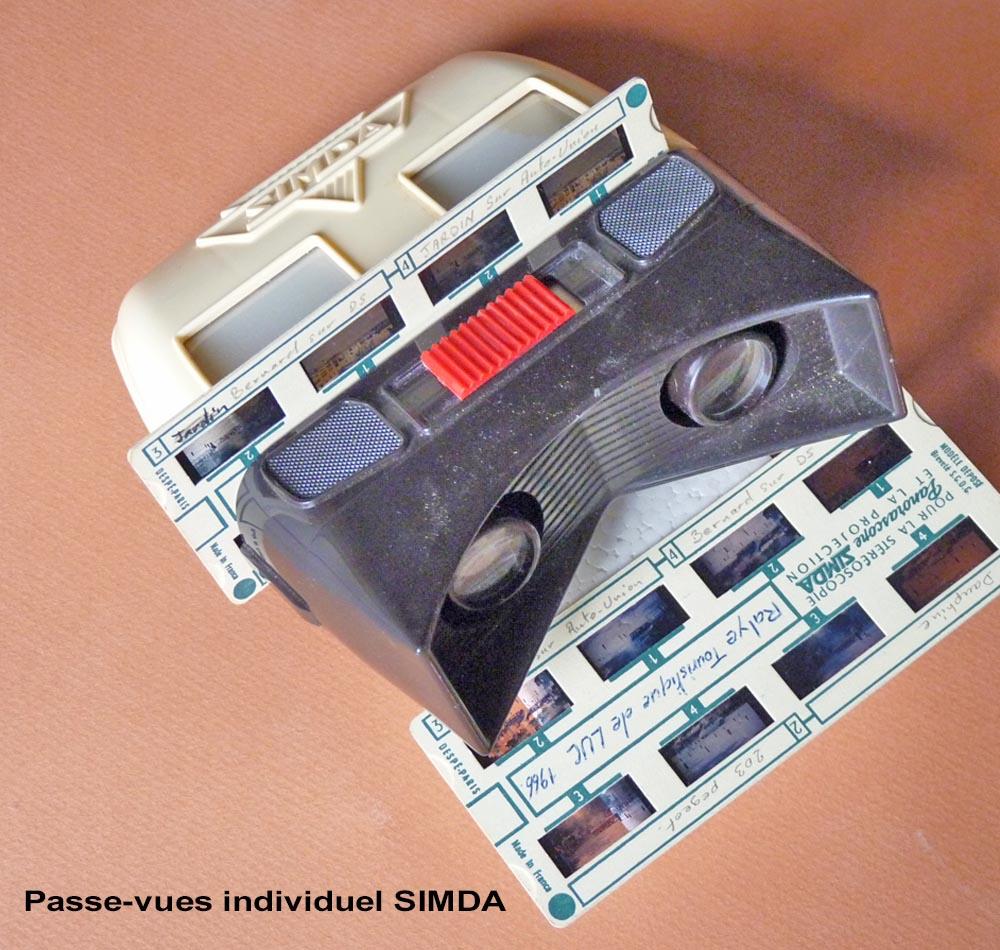

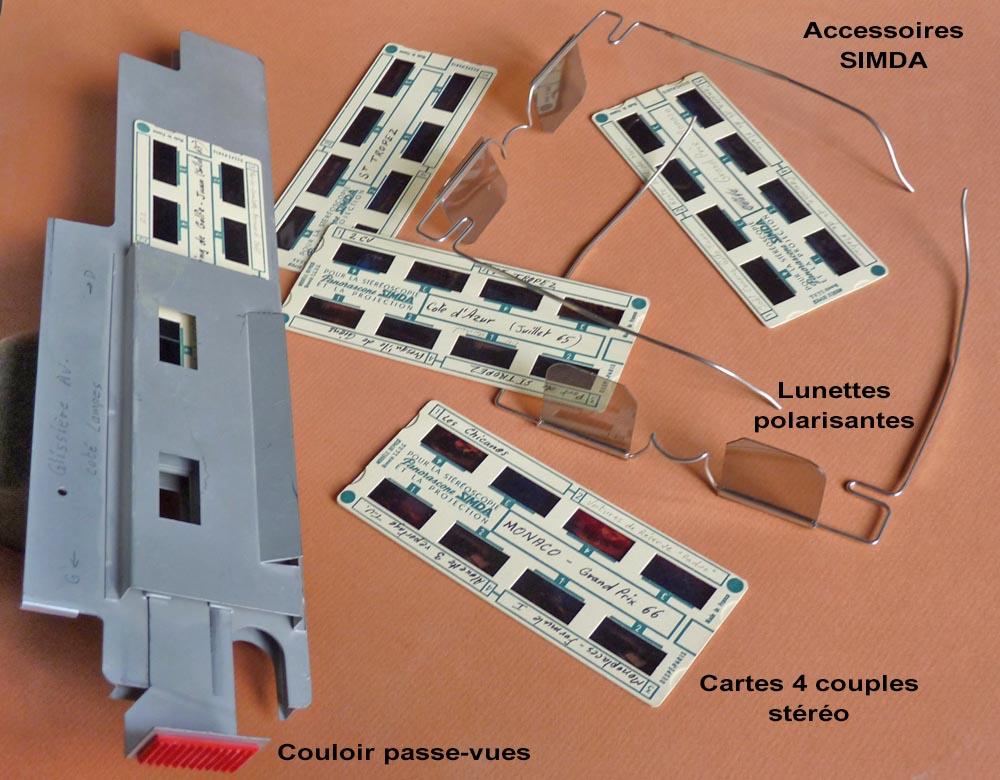

Disposition qui demande un matériel de visualisatin adapté.
Visualisation croisée de 2 images juxtaposés, cliché gauche à droite, cliché droite à gauche.
Disposition qui ne demande aucun matériel de visualisation, il faut juste loucher, mais qui demande un effort d'adaptation visuel et cérébral intense.

Observez les 2 phrases juxtaposées dans l'encadré ci-dessus selon l'une des 2 méthodes.
Les mots paraitrons en avant ou en arrière les uns des autres et du plan principal.

De même, cette composition photo pourra être observée selon les 2 types de visualisation (clic pour agrandir).

Si vous avez un œil plus faible que l'autre, vous aurez peut-être quelques difficultés pour observer l'effet de relief.

Diverses observations me sont faites (X : "même d'un seul œil je vois le relief") m'amènent à écrire ce paragraphe, alors que je pensais que les 2 yeux étaient indispensables, même si l'un était plus faible.

Alors, quels éléments entrent en jeu ?  Je vais essayer de les déterminer :

• Tout d'abord les fonctions de l'œil et du cerveau sont indissociables.
• Le cerveau reçoit des informations venant de l'œil et renvoie des ordres de correction pour obtenir une image nette qui se développe dans l'espace. L'apprentissage et la mémoire jouent un rôle.
 • Ici l'œil joue 2 rôles, de petits muscles récepteurs des signaux du cerveau apporteront les corrections nécessaires :
La convergence plus ou moins importante des yeux donne 2 images légèrement décalées dont la coïncidence indiquera la distance par rapport à l'observateur.
Le cristallin, telle une loupe dont la courbure serait ajustable, donne le plan net à une certaine distance, le pourtour devenant flou plus il est distant du point focal, effet accentué lorsque la pupille se dilate par faible lumière.

Dans la vue normale, ces 2 rôles sont couplés, indissociables l'un de l'autre. Si une anomalie intervient, le cerveau doit apprendre à corriger, ce qui peut apporter de la fatigue.

Dans le cas de l'observation de 2 images planes juxtaposées pour interpréter la vue dans l'espace, les 2 fonctions de l'œil sont dissociées : La convergence des yeux donne l'appréciation de la distance, alors que le cristallin doit focaliser sur un plan fixe qui est celui de l'image plane. Le cerveau n'étant pas programmé ainsi, il doit réapprendre au prix d'une certaine fatigue.

D'autres éléments autour de soi dans la nature renforcent l'appréciation du relief :

• Lorsqu'on se déplace, les éléments proches défilent rapidement alors que les éléments lointains semblent rester immobiles.
• La taille relative des objets (l'effet de prespective) : Plus un objet est loin, plus il apprait petit.
• Selon l'état de l'atmosphère, les montagnes prennent un voile bleuté plus elles sont lointaines, ce qui permet de les distinguer les unes des autres.
• Par temps très humide, la brume peut marquer la séparation entre 2 montagnes.
• Les ombres, lorsque le soleil est bas, vont marquer le relief.

Ces éléments sont adroitement mis en valeur dans les films en relief tels que "AVATAR".

- Sur votre écran d'ordinateur (ici)
- Sur votre télévision

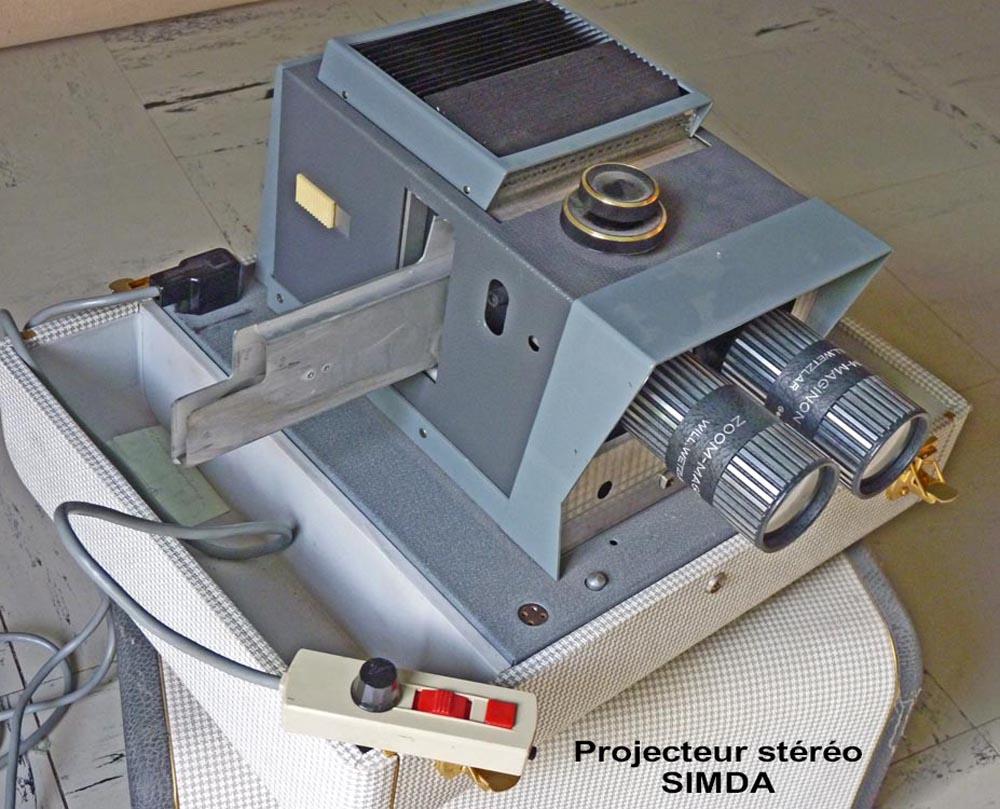

- Avec un vidéoprojecteur sur grand écran

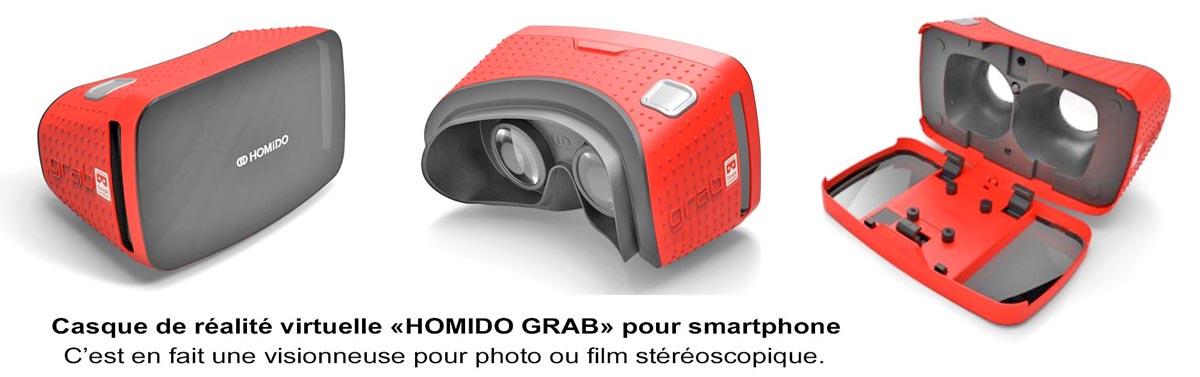

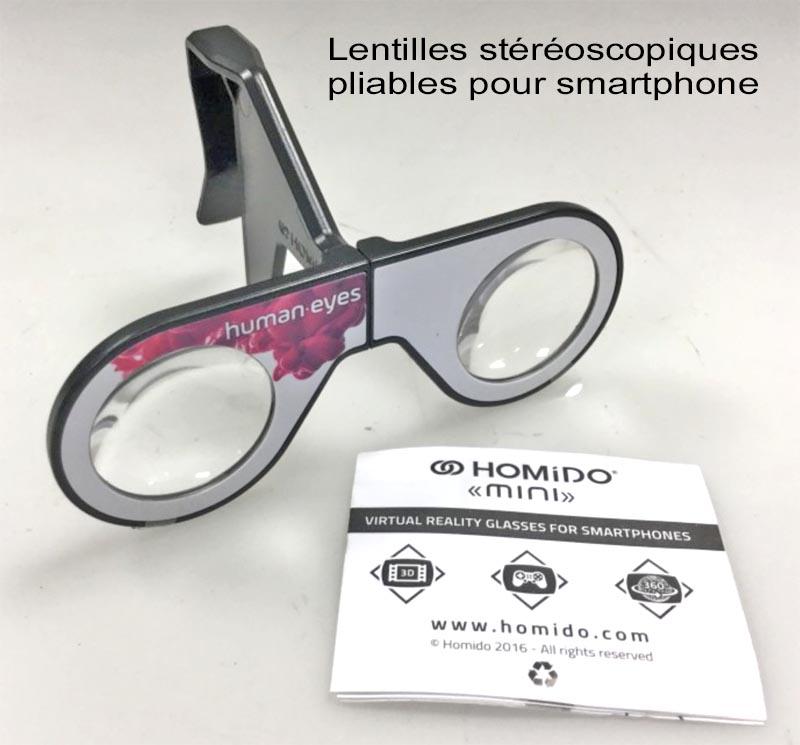

- Casque de réalité virtuelle
- Imprimé sur une feuille de papier

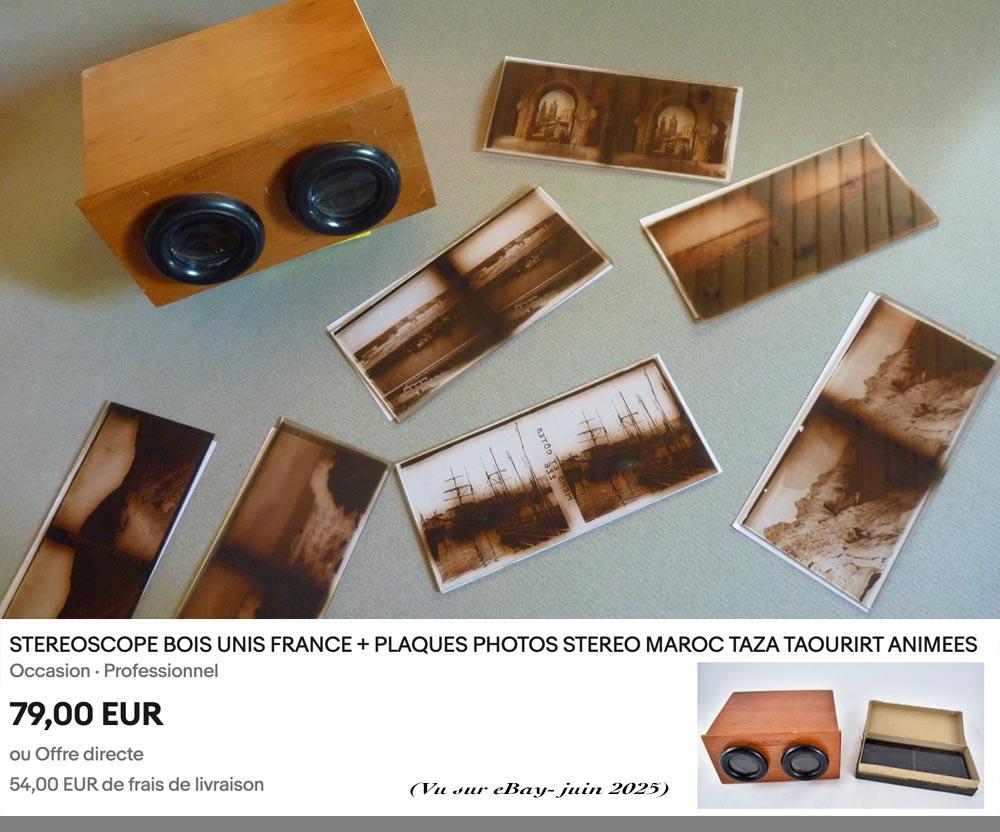

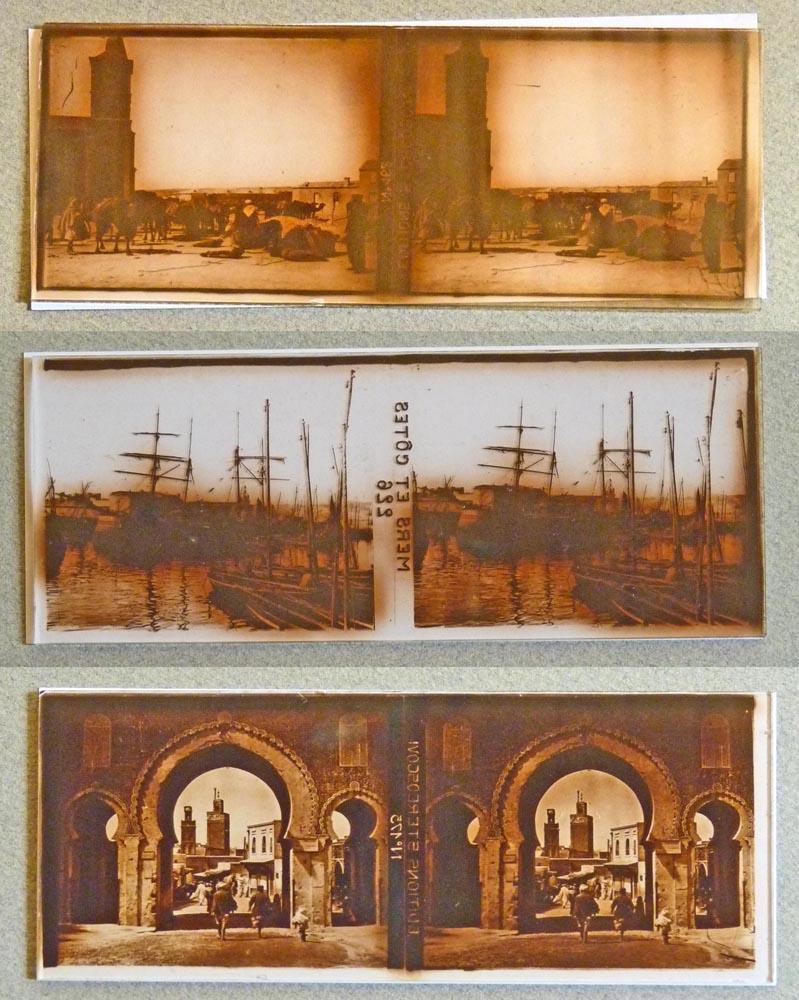

La stéréoscopie remonte à l'origine de la photo, plaque de verre argentique Noir et Blanc, puis pellicule et couleur, et maintenant avec la photo numérique. On trouve même bien avant, des gravures ou crayons représentant des scènes en relief.

La technique de la photo stéréoscopique est à l'origine des cartes IGN que nous utilisons lors de nos randonnées :
Des avions équipés de 2 appareils photos haute définition synchronisés, installés aux extrémités des ailes, quadrillaient le territoire à altitude très précise. Les vues étaient prises à intervalles réguliers.
Ensuite ces vues étaient projetées sur papier avec un angle déterminé ; la zone de netteté correspondait à une courbe de niveau. Pour chaque courbe de niveau le processus était renouvelé avec au angle de projection approprié.
Aujourd'hui, le numérique et les satellites ont révolutionné cette technique.

Curiosités historiques

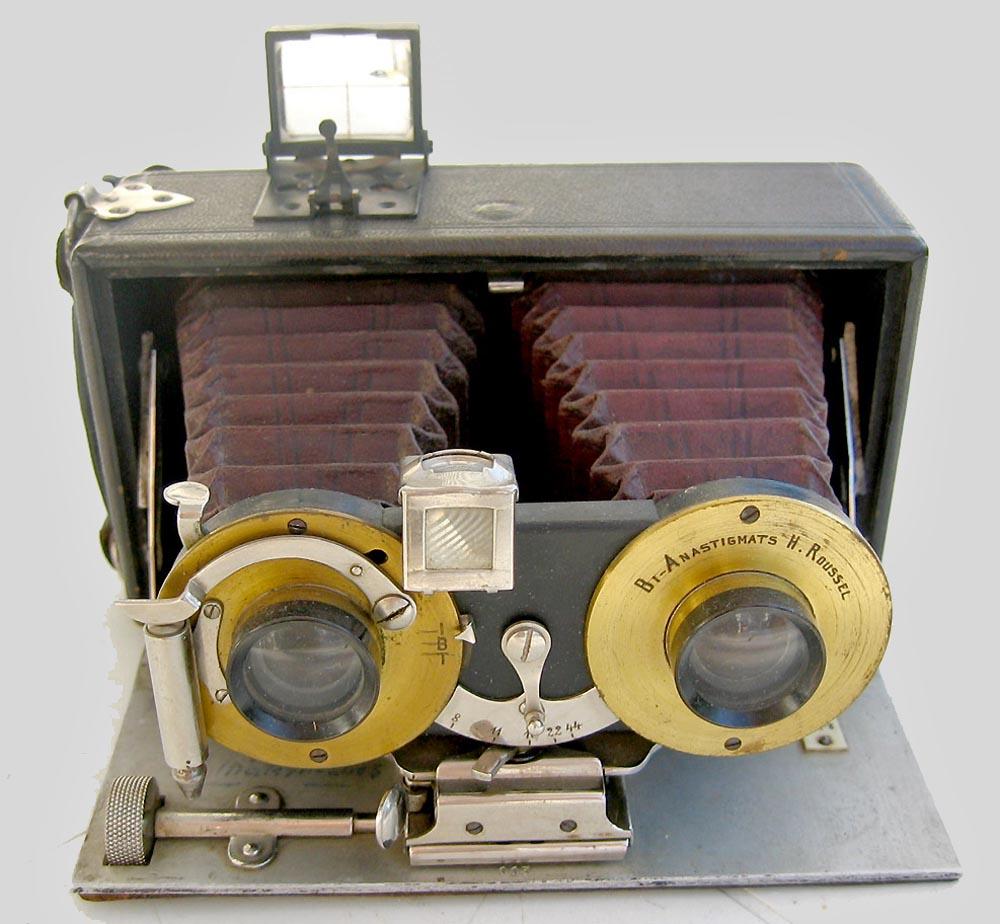

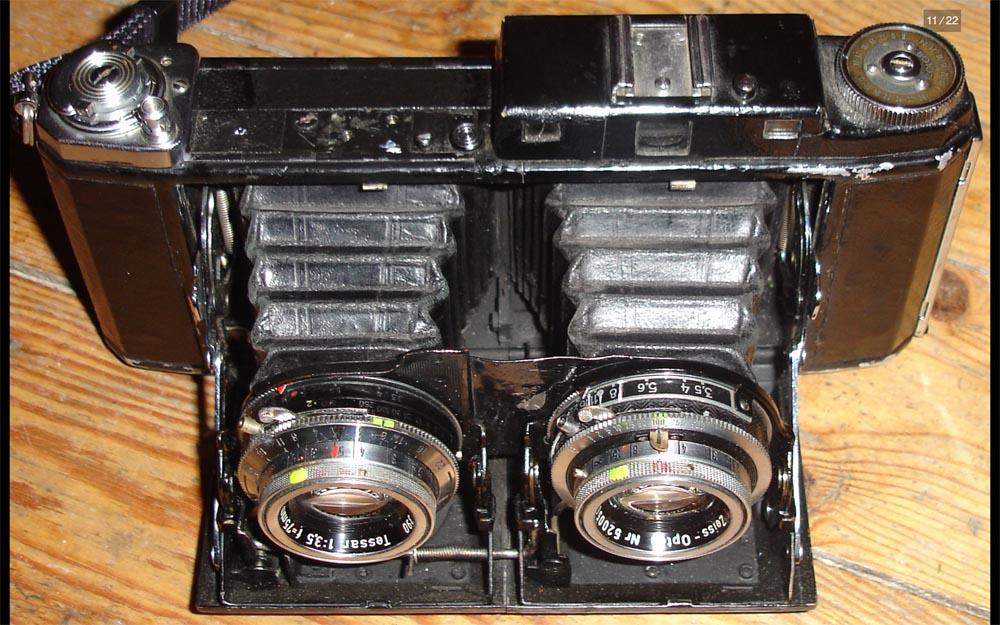

Chaque époque a vu l'évolution du matériel et des techniques de photo, et photo en relief.

Une technique particulière : Daguerréotype stéréoscopique. Antoine Claudet (1845)

Surnommé « daguerréotype », ce procédé consistait à fixer l'image positive obtenue dans la camera oscura sur une plaque de cuivre enduite d'une émulsion d'argent et développée aux vapeurs d'iode. Procédé fondateur de la pratique photographique, le daguerréotype est inventé en 1837 par Louis Jacques Mandé. (Certaines épreuves dépassent aujourd'hui le prix de 500 000 €).

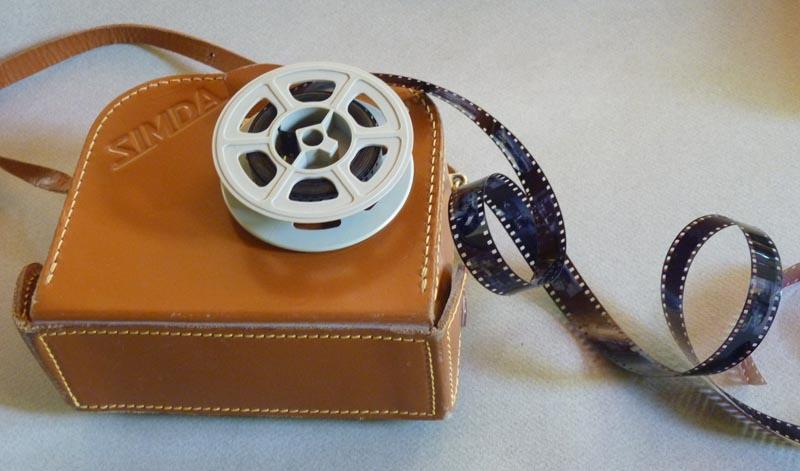

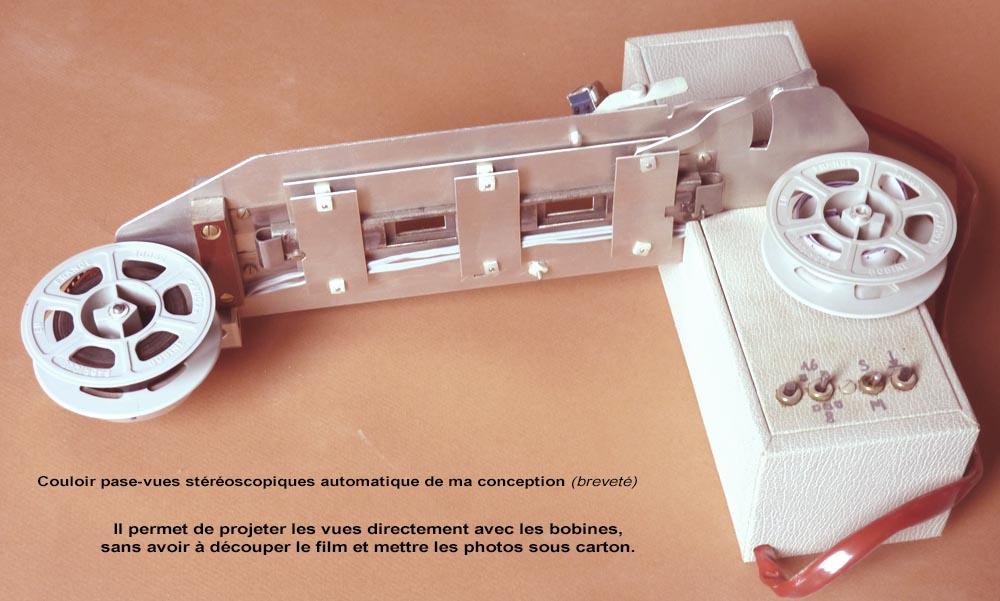

Ce procédé utilise des couples de photos sur une pellicule de film 16 mm (12x20 mm), ou double 8 (10x20 mm).

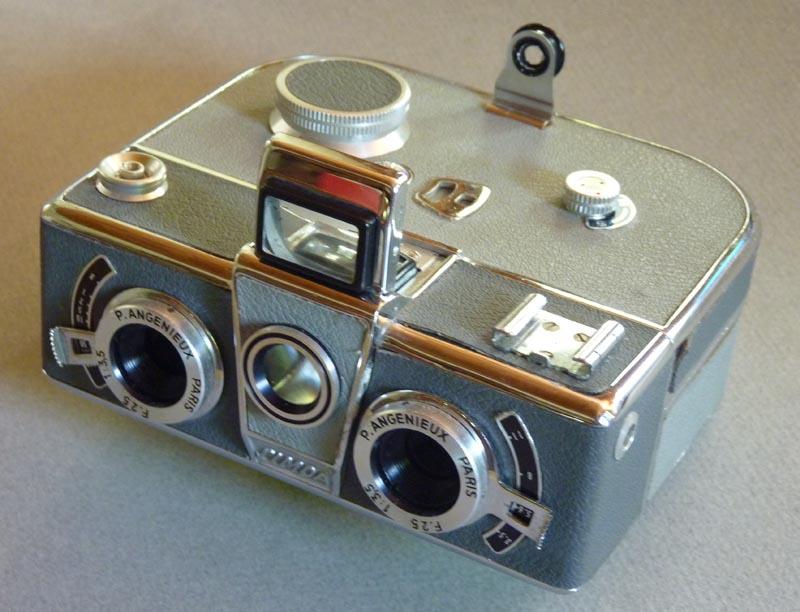

L'appareil photo utilise un dispositif d'avance de la pellicule automatique (1 + 3 + 1 + 3 + Etc…). Fabriqué vers les années 1960, son boitier métallique est assez lourd et robuste. Il s'insère dans un joli étui en cuir.

Et maintenant passons à la technique :

https://www.image-en-relief.org/stereo/images/documents/Principe_Stereo.pdf

Vous connaissez certainement les cartes postales à réseau de filtre lenticulaire permettant de voir l'image en relief.

La prise de vues :

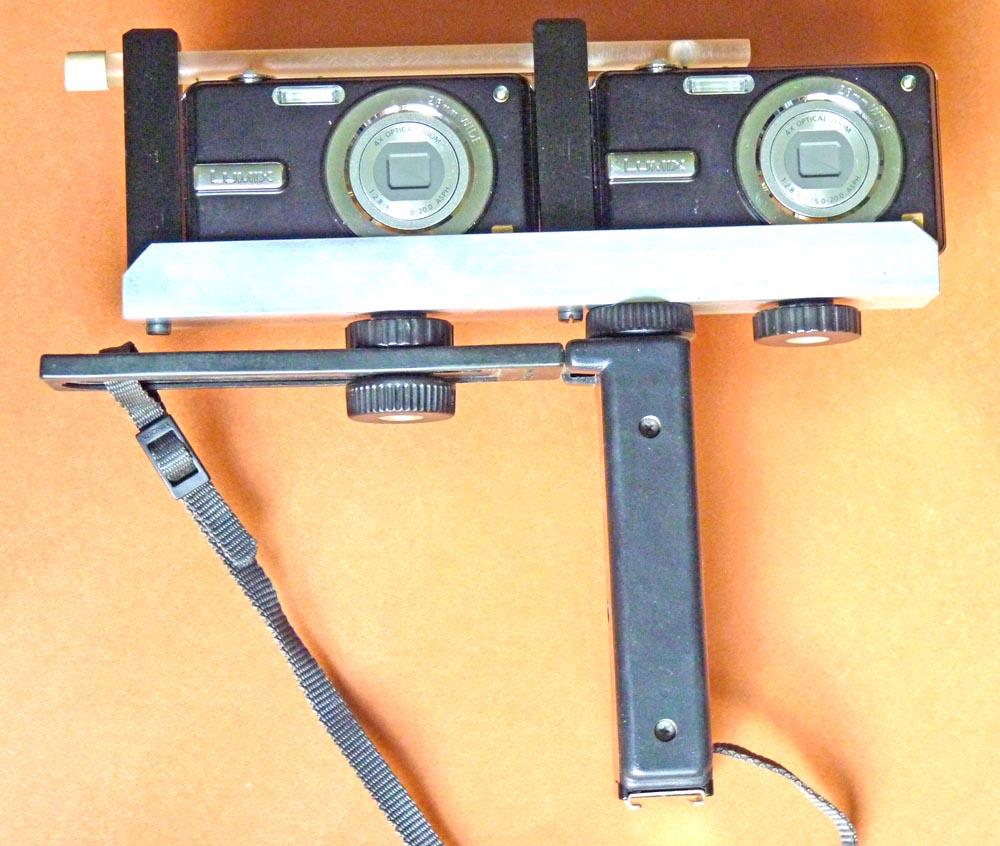

Les 2 vues seront prises successivement. Le sujet doit donc impérativement être immobile (pas de nuages ou feuilles d'arbres qui bougent, pas de véhicule en mouvement, pas de personne qui se déplace …).
Choisir un point qui sera identifiable sur les 2 clichés, à une distance raisonnable de 1 à 3 mètres environ et qui se situera sensiblement au centre de l'image.
Prendre les 2 photos en se déplaçant d'environ 10 cm (debout en appui sur la jambe gauche, puis sur la jambe droite), maintenir l'appareil bien à l'horizontale.
Note : S'il n'y a pas de premier plan, l'écart entre les 2 vues peut être bien plus important (jusqu'à plusieurs mètres), afin de faire ressortir le relief de montagnes très éloignées.

L'alignement des clichés sur PhotoShop :
Ouvrir les 2 clichés sur l'application.
Premier cliché (gauche) en image de fond, second cliché (droite) comme calque superposé à 50% de transparence.
Faire coïncider le point pris en repère lors de la prise de vue, déplacement horizontal/vertical.
Corriger l'horizontalité par inclinaison du calque, en se basant sur des points caractéristiques éloignés sur les images, sur la ligne d'horizon, ou sur des lignes géométriques nettes.
Recadrer l'image afin qu'il n'y ait plus de zones qui ne sont pas communes.
Remettre la transparence du calque à 100%.
Placer les 2 images côte à côte, croisées ou non selon le type de visualisation de votre choix, ou les placer dans un cadre adapté.

Vous pouvez me laisser vos commentaires ci-dessous, ou me poser vos questions.
